实验室双螺杆挤出机（Laboratory Twin-screw Extruder）是高性能塑料加工和材料研发中的关键设备。与工业级双螺杆挤出机不同，实验室版本通常具有更小的尺寸和更高的精度，广泛应用于高分子材料的研发、塑料加工试验、食品配方开发等领域。实验室双螺杆挤出机的螺杆设计至关重要，它直接影响到物料的塑化效果、混合效率以及最终产品的质量。本文将深入探讨实验室双螺杆挤出机的螺杆设计，重点分析各功能段的设计要点及优化策略，并结合实际应用中的数据，帮助您更好地理解如何通过精确的螺杆设计提升实验室挤出机的性能。
一、实验室双螺杆挤出机功能段解析
实验室双螺杆挤出机的螺杆设计通常包括多个功能段，每个功能段针对不同的工艺需求有不同的螺杆构型。常见的功能段包括：加料段、固体输送段、熔融塑化段、熔体输送段、排气段和混合段。每个功能段的设计目标都与物料的特性、挤出条件以及最终产品的要求密切相关。
二、各功能段螺杆构型及其优化
- 加料段的螺杆构型
加料段是实验室双螺杆挤出机的起始部分，其主要任务是将物料从加料口顺利地输送到螺杆的下游。在此段设计中，螺杆需要具备良好的适应性，能够处理不同形态的物料（如颗粒、粉末、纤维等）。
- 设计要点：加料段通常采用大导程、正向螺纹元件，以确保物料能够高效地加入并流入下一段。
- 常见数据：在实验室规模的双螺杆挤出机中，加料段的导程通常在2.5至3.5倍螺纹直径（D）之间，根据物料的特性和颗粒大小选择合适的螺纹元件。
- 固体输送段的螺杆构型
固体输送段负责将加料段的物料向熔融区域输送，并在输送过程中逐渐压实物料，以促进其塑化。此段设计需要确保物料在螺槽中的充满度逐步增加。
- 设计要点：通常采用正向螺纹元件，逐步减小导程，提升物料的密实度和压缩效果。
- 常见数据：在固体输送段中，螺纹导程一般从2.5D逐渐减小至1.5D或更小，以确保物料逐步压实并准备进入熔融段。
- 熔融塑化段的螺杆构型
熔融塑化段的设计目标是将物料完全熔融并转化为具有良好流动性的熔体。为了在短时间内完成这一过程，熔融段设计需要提供充足的剪切力和热能输入。

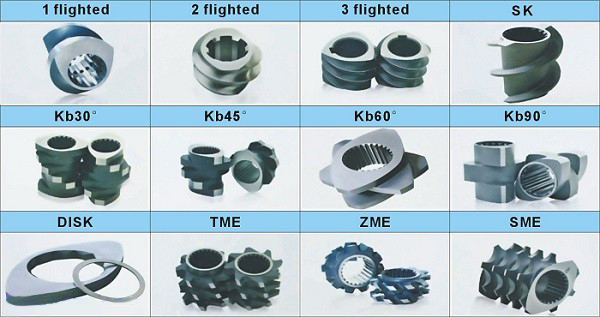

- 设计要点：该段通常采用捏合块、反向螺纹元件及非对称大导程螺纹元件，以提高剪切力并加速熔融过程。
- 常见数据：在实验室双螺杆挤出机中，熔融段的长度通常为8D至12D，螺纹元件的导程一般为10D至12D之间。使用这些设计可以有效提高熔融效率，尤其在处理高分子材料时。
- 排气区的螺杆构型
排气段在实验室双螺杆挤出机中用于去除物料中的水分、挥发性气体以及空气。排气段的设计要确保高效的排气并避免物料发泡。
- 设计要点：在排气段，通常使用反向螺纹元件、密封元件等，以确保熔体的密封性并建立足够的压力。
- 常见数据：排气段的导程较大，通常在3D以上，以保证熔体能够以较低的充满度通过，并充分暴露在排气口。排气段的长度一般为5D至8D。
- 熔体输送段的螺杆构型
熔体输送段主要任务是将熔融物料稳定地输送到模具或其他加工设备，并建立合适的压力。
- 设计要点：熔体输送段一般使用正向螺纹元件，以确保熔体的稳定输送。
- 常见数据：熔体输送段的导程一般为2D至3D，长度通常为4D至6D。
- 混合段的螺杆构型
混合段是实验室双螺杆挤出机中最为关键的部分，尤其是在材料研发过程中，良好的混合效果能够确保不同成分的充分融合，提升产品质量。
- 设计要点：混合段设计通常使用捏合块、涡轮混合元件等，以增强剪切力和物料混合效果。
- 常见数据：混合段的长度通常为10D至15D，使用2头或3头捏合块能够显著提高混合效果，尤其适用于对熔融物料的高效共混。
相关文章：双螺杆挤出机分区功能及温度优化
结语：实验室双螺杆挤出机的未来发展
随着材料科学的不断发展，实验室双螺杆挤出机的螺杆设计也在不断优化。未来的趋势包括智能化的螺杆设计，通过实时数据反馈优化螺杆性能，进一步提高生产效率和材料利用率。
通过精确的螺杆设计和智能控制，实验室双螺杆挤出机将在塑料、食品、医药等领域的研究与开发中发挥越来越重要的作用。
如您对实验室双螺杆挤出机的螺杆设计有更多疑问，或需要定制化的设计方案，欢迎随时联系我们的技术团队，我们将为您提供专业的支持，帮助您提升生产效能，降低成本，并确保实验结果的可靠性和稳定性。
